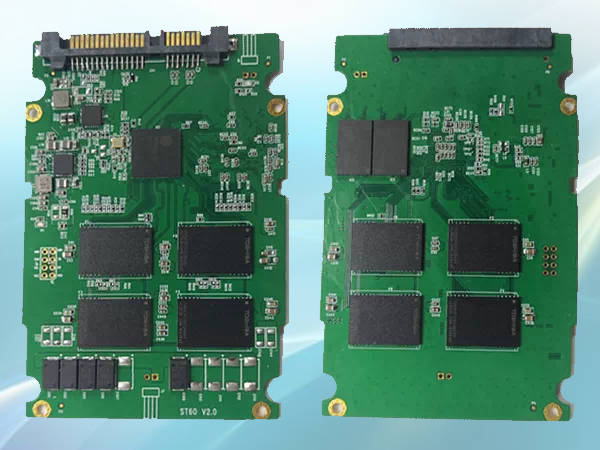

固態硬盤(SSD) 在突然電壓下降的情況下，如果主機無法將“立即待機”命令發送到控制器，則所有未寫入的信息將會丟失，導致文件損壞。如果SSD突然斷電時，主機把“立即待機”命令發送給SSD控制器，則SSD立即啟動斷電保護機制（Power Loss Protection），從而使其能夠?qū)⒕彌_區中的所有數據寫入非易失性NAND單元，這樣就能把數據丟失的風險降到最低。Agrade睿達最新推出的帶斷電保護功能的固態硬盤，采用先進的斷電保護電路，大大提高了SSD在苛刻環境下的可靠性。

Agrade睿達工業級固態硬盤斷電保護功能是如何實現的呢？我們一起來看一下：

1、電壓降低檢測

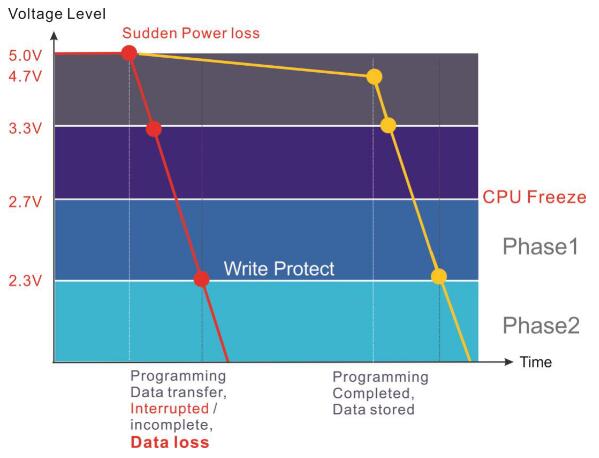

通過監測工作電壓，SSD硬盤控制器可以檢測發生電源故障時的電壓驟降。控制器的固件可以根據各種閾值觸發兩種措施：關閉所有操作并發出閃寫保護(FWP)信號。如果達到第一個閾值，則禁用與主機的通信，但是將數據寫入SSD的過程將繼續進行。如果達到第二個閾值，則禁止寫入，以防止由于部分閃存編程而導致保存的數據損壞。SSD硬盤通常需要三毫秒以上才能完成寫入過程。對于5V器件，SSD硬盤的所有命令都將在4V電壓進行阻塞，閃寫保護(FWP)信號以2.4V發送。對于3.3V的器件，電壓降的閾值為2.8V和2.4V。電壓下降的速度取決于主機，并且可能或可能不足夠慢，以允許“有序退出”。如果沒有足夠的時間，這通常在3.3V器件中出現，因?yàn)樗鼈兊拈撝蹬c另一個器件有輕微不同，當設備重新啟動時，固件機制啟動將部分編程的扇區重置為先前的值。盡管在這種情況下數據仍然丟失，但是避免了由中斷的寫入過程引起的數據損壞。

2、電壓安全工作范圍

第二個失效機制與電壓低于正常工作范圍有關。通常，主機電壓和閃存電壓曲線彼此平行，這里的任務是獲得足夠的時間來使SSD電壓降曲線變得平坦。解決方案是將電容器集成到SSD硬盤電源中。在檢測到第一個閾值時，控制器禁用主機操作，并同時電容器放電以提供足夠的電力來完成寫入過程。高端服務器SSD硬盤和工業SSD硬盤可提供此類電源故障保護功能。

3、完整的數據備份

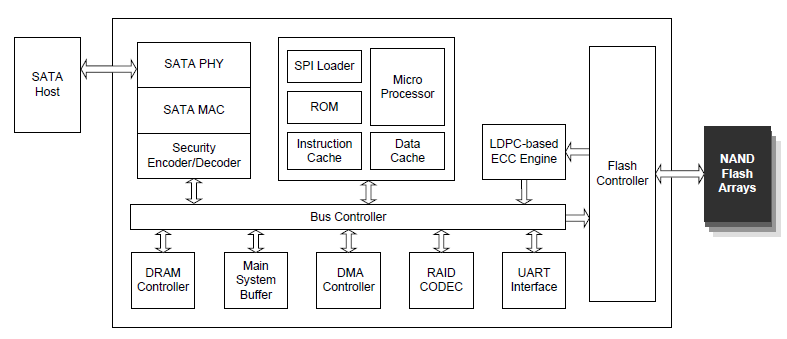

Agrade睿達工業級SSD使用DRAM緩存來提高性能并降低寫入放大系數(WAF)。上述斷電機制的電平使DRAM內存數據無保護。如果在電源故障期間，這種數據需要可靠地寫入閃速存儲器(稱為數據硬化的機制)，則需要更復雜的電路和更大的電容器的電能儲備。生產制造商首先必須確定采用哪些電容器最合適，Agrade睿達選用的聚合物鉭電容提供了一個出色耐用的模塊，可承受-55°C至+ 105°C的溫度。在電壓下降的情況下，通過電源管理芯片切換到電容器，并產生一個易失性數據“硬化”命令。

4、先進的斷電保護電路

高耐用的電容器組可以集成到一個特殊的電源故障電路中，其管理芯片控制鉭電容的充電和放電，如果檢測到電壓下降，則其管理芯片將電源從主機切換到電容器，使鉭電容得到充分放電，以保證足夠的時間將緩存中的數據寫入Nand Flash芯片中。同時，它會產生觸發控制器數據硬化順序的停電信號。在SSD寫入過程完成后，產生“硬化完成”信號，以便控制固態電壓源的關斷。

結論

工業級固態硬盤的斷電保護功能、長壽命以及更堅固的外殼和高品質的觸點，使得工業級SSD固態硬盤具有長期的可用性或可交付性，而且從技術角度來看，這是一項偉大的投資保護，同時也提高了耐用性。這個特點是由于采取了防止過早老化的許多措施，如較低的寫入放大系數(WAF)和過度配置。
